VMS-2515 精密影像式测绘仪

产品名称:VMS-2515 精密影像式测绘仪

产品型号:VMS-2515

产品类别:影像量测仪

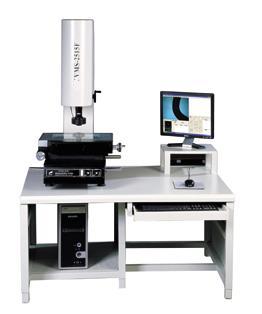

VMS-2515 精密影像式测绘仪

产品简介:VMS-2515影像测量仪用适用于以二坐标测量为目的的一切应用领 域,具备基本的点、线、圆、距离、角度等测量功能及多坐标功能,能满足基本的二次元测量需求;此外测量数据可输入EXCEL、WORD、TXT中或者将测 量图形输出至DXF文档做CAD设计,广泛应用于机械、电子、仪表、塑料等各行各业。

VMS-2515影像测量仪用途:
仪器适用于以二坐标测量为目的的一切应用领域,具备基本的点、线、圆、距离、角度等测量功能及多坐标功能,能满足基本的二次元测量需求;此外测量数据可输入EXCEL、WORD、TXT中或者将测量图形输出至DXF文档做CAD设计,广泛应用于机械、电子、仪表、塑料等各行各业。

VMS-2515影像测量仪特点:
★机台底座材料采用高精度花岗石,坚固耐用稳定;
★仪器采用高解析度彩色CCD摄像机、变焦物镜与十字线发生器作为测量瞄准系统;
★数字元测量及数据处理系统由二坐标工作台、光栅尺与数据处理器组成;
★仪器具有多种数据处理、显示、输入、输出功能,特别是工件摆正功能非常实用;
★仪器备有RS232接口,与计算机连接后,采用专门测量软件,可对测绘图形进行处理及输出;
★测量软件:标备自动测量软件,可自动寻边、去毛刺,可测点、线、圆、角度、圆心距、摆正等,可将测量结果导入AUTOCAD中,并可将测量数据或图形导入WORD及EXCEL做报表,也可导入SPC统计资料,并可将测量的DXF文档调出与实物对比

VMS-2515影像测量仪技术参数:
★金属台尺寸(mm):45×280
★玻璃台尺寸(mm):306×196
★运动行程 (mm):250×150
★仪器重量( kg ):120
★外形尺寸(长)×(宽)×(高) (mm):680×600×1020
★摄影机:彩色1/3"CCD
★变焦物镜倍率:0.7~4.5X
★工作距离:108mm
★测量与瞄准系统
★视频总倍率:30~230X
★物方视场:7~1.1mm
★数显解析度:1μm
★Z轴升降行程:150 mm
★X.Y坐标测量示值误差≤(3+L/200)µm , L为被测长度(单位:mm);
★照明系统: 表面光源与透射光源均用LED , 亮度可调
★电源: 180-260V(AC) , 50HZ , 30W
