繁体 收藏
400-0555-832

联系我们

联系人:客服/销售/售后

客服:0769-22471402

客服:0769-88902366

客服:0769-88904538

客服:0769-22086050

销售-刘小姐:13809826181

销售-杨小姐:13600292936

销售-方小姐:18929157469

售后-钟先生:13600292956

传真:0769-88904536

Mail:[email protected]

地址:东莞市寮步泉塘工业区

邮编:523000

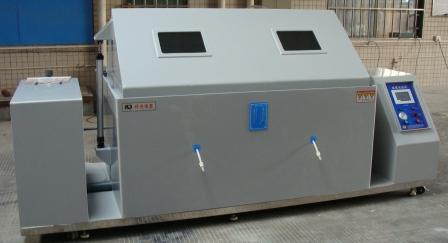

 盐水喷雾试验机学名为“盐雾试验箱”,是采用盐雾腐蚀的方式来检测被测样品的可靠性,盐雾是指大气中由含盐微小液滴所构成的弥散系统,是人工环境三防系列中的一种,很多企业产品需模拟海洋周边气候对产品造成的破坏性,所以盐雾试验箱应运而行。

盐雾试验箱规格:


项 目 KD-160 KD-120 KD-100 KD-90 KD-70 KD-60
内部尺寸
(长×宽×高)厘米
160X100X50 120X80X50 100×70×50 90×60×50 70×50×40 60×45×40
实验室温度 NSS ACSS 35℃± 1℃/CASS50℃±1℃
压力桶温度 NSS ACSS47℃±1℃/CASS63℃±1℃
功率 AC220V1φ45A AC220V1φ40A AC200V1φ35A AC220V1φ30A AC220V1φ25A AC220V1φ20A
试验室容积 800l 600L 350L 270L 140L 108L
盐水桶容积 40L 40L 32L 25L 20L 15L

盐雾试验标准:

符 合并适用我国颁布的专门用于电工电子产品盐雾试验的标准GB/T2423.17-2008;用于金属覆盖层的盐雾试验标准GB 6458、GB 6459、GB6460;专门用于考核轻工产品电镀层的盐雾试验标准GB 5938、GB 5939、GB 5940;主要适用于油漆层的盐雾试验标准GB/T1771-2007标准及GB/T10125-1997、ASTM-B117-73、GB10587、 GJB150、DIN50021-75、JIS C5028-75、ISO3768、3769、3770持续盐雾等以及其他国际标准;

盐雾设备特点:

1.整台采P.V.C板制,内部采用先进的环带立体补强技术,结构强实,永不变形。
2.试验室以五面加温方式加温,可确实掌握试验室内之均温性(±0.1℃).
3.喷嘴:采用伯努特定理吸取盐水而雾化,将使雾气扩散速度加倍,并自然落于试片上,其落雾量差可控制于±0.3ml/80c㎡h。
4.饱合空气采用亨利定律,予以加热加湿,并提供试验室所需之湿度。
5.温度为直接影响腐蚀速率之先决条件,本公司采用P.I.D方式之温度控制器,控制误差±0.5℃以内。
6.唯一采用试液过低之预警设备,当试液只够再进行5小时之喷雾,蜂鸣器将通知使用者进行补充,以确保连续喷雾之试验。
7.采全侦测系统,故障发生时,自动停机后故障指示灯亮。

安装注意事项:

1.电源单相AC220V 20A.
2.机器放置后面离墙约50cm,左右两侧则留维修之空间.
3.机器外线为总电源线3.5mm2电源线之前,请再加装一只无熔丝开关或闸刀开关(约20A).空压管请接于空气过滤器入气阀上.
4. 排水管可用PVC1/2”硬管排放,需注意水管应往下.排气管需用PVC1/2”硬管,沿伸至室外排放,需注意排气管之安装,可由机器平行向上或平行向下.
5.机器之安装位置,请避免阳光直照射,以免影响测试之条件.
6.机器之安装位置,应尽量勿靠近其电器设备或易燃物品,以免危险.
7.机器为PVC塑胶制成,请勿用力踫撞,以免破裂;使用温度时请勿超出试验标准范围,以免因过热而变形.

性能指标:

温度范围
室温~55℃
温度均匀度
≤±2℃
温度波动度
≤±0.5℃
盐雾沉降量
1~2ml / 80cm2 · h
喷雾方式
连续、周期任选(订货时说明)
试验定时
1~999(S、M、H)可调

运行控制系统

温度控制
LED数显 P、I、D+S、S、R.微电脑集成控制器,可选用彩色触摸屏控制器
温度传感器
铂金电阻·PT100Ω
加热系统
全独立系统,钛合金电加热式加热器
喷雾系统
塔式喷雾装置加无结晶喷嘴(雾粒更细且分布均匀)
喷雾时间
1~99(S、M、H)且周期可调
箱内温湿度
配有温湿度水银温度计
盐液收集
配标准漏斗和标准计量筒
盐液过滤
吸液管处装配水质过滤器(防止喷嘴堵塞终止试验)
盐液预热
盐液温度与箱内温度均衡(不致盐液温度过低影响试验温度)

盐雾试验溶液调制方法:

中性盐雾试验(NSS试验)A、覆盖层,
a.盐溶液采用氯化钠(化学纯、分析纯)和蒸馏水或去离子水配制,其浓度为(5%±0.1)(质量百分比)。雾化后的收集液除挡板挡回部分外,不得重复使用;
b.雾化前的盐溶液的PH值在6.5~7.2(35±2℃)之间。配制盐溶液时,可采用化学纯的稀盐酸或氢氧化钠的溶液来调整PH值,但浓度仍要符合a点的规定。
铜加速乙酸盐雾试验(CASS试验)B.金属覆盖层,
a.将氯化钠溶于蒸馏水或去离子水中,其浓度为50±5g/L。
b.将a溶液中加入氧化铜(CuC12?2H2O),其浓度为0.26±0.02g/L(即0.205±0.015 g/L无水氯化铜)。
氢氧化钠调整。
c.在a溶液中加入适量的冰乙酸以保证试验箱内盐雾收集液的pH值为3.1~3.3.如喷雾前溶液的 pH值为3.0~3.1,则收集液的pH值一般在3.1~3.3的范围内。用酸度计测量溶液的pH值,也可用经酸度计校对过的能读出0.1pH值变化的精 密的pH试纸作为日常检测。溶液的pH值可用冰乙酸或
d.为避免喷嘴堵塞,溶液在使用之前必须过滤。

Copyright © 2010-2018 东莞市科迪仪器有限公司All Rights Reserved.

粤ICP备10054221号     Powered by
