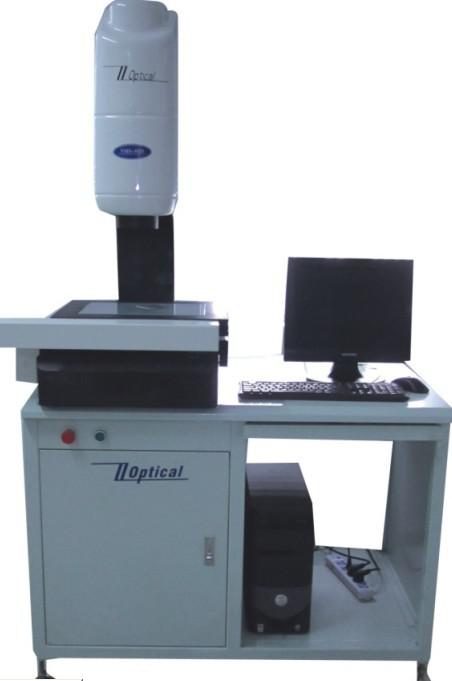

全自动影像测量仪CNC3020




全自动影像测量仪CNC3020介绍技术规格

· 高精度花岗岩底座、立柱,确保极高的稳定性及精度
· 一体铸造、经多次特殊处理的工作台,稳定性好,强度高
· 专用P级V型导轨,精密静音研磨丝杆,精度高,定位准
· 三轴伺服马达驱动
· 高分辨率、高分辩率工业专用彩色CCD,确保拥有高质量的测量画面
· 高清晰、高分辨率连续变倍镜头,可随时变换工作倍率
· 高精密光学尺,分辨率为0.0005mm
· 自动程控分区LED冷光源,可提供多角度照明

全自动影像测量仪

用途

仪器适用于以二坐标测量为目的的一切应用领域,机械、电子、模具、注塑、五金、橡胶、低压电器,磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机(电脑)、液晶电视(LCD)、印刷电路板(线路板、PCB)、汽车、医疗器械、钟表、仪器仪表等。
测量的产品也涉及多个行业,LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件(连接器、接线端子)、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板(钢网、SMT模板)等。

接下来将解说三坐标测量机的精度标准,其实影响三坐标机的精度的主有要精度指示、结构原理、测量方法、日常不注意维 护等等一些原因而影响三坐标为测量机能的精准度。    中国1994年自从实行了国际《坐标测量的验和复检测量》的实施。足以说明中国ISO10360便同于相应的标准。

— 第2部分:测量线性尺寸的坐标测量机;
— 第3部分:配置转台轴线为第四轴的坐标测量机;
— 第4部分:扫描测量型坐标测量机;
— 第5部分:多探针探测系统的坐标测量机;
— 第6部分:计算高斯辅助要素的误差评定。    在测量空间的任意7种不同的方位,测量一组5种尺寸的量块,每种量块长度分别测量3次所有测量结果必须在规定的MPEE值范围内。     最大允许探测误差(MPEP):
 25点测量精密标准球,探测点分布均匀。最大允许探测误差MPEP值为所有测量半径的最大值。     ISO 10360-3 (2000) “配置转台轴线为第四轴的坐标测量机”     对于配备了转台的测量机来说,测量机的测量误差在这部分进行了定义。主要包含三个指标:径向四轴误差(FR)、切向四轴误差(FT)、轴向四轴误差 (FA)。     ISO 10360-4 (2003) “扫描测量型坐标测量机”     这个部分适用于具有连续扫描功能的坐标测量机。它描述了在扫描模式下的测量误差。
   大多数测量机制造商定义了"在THP情况下的空间扫描探测误差"。在THP之外,标准还定义了在THN、TLP和TLN情况下的扫描探测误差。    25点测量精密标准球,探测点分布均匀。最大允许探测误差MPEP值为所有测量半径的最大值。     :
     沿标准球上4条确定的路径进行扫描。最大允许扫描探测误差MPETHP值为所有扫描半径的最大差值。注:THP的说明必须包括总的测量时间,例 如:THP = 1.5um (扫描时间是72 秒)THP说明了沿已知路径在密度最大的点上的扫描特性。ISO 10360-4 进一步说明了:TLP: 沿已知路径,以低密度点的方式扫描。THN: 沿未知路径,以高密度点的方式扫描。TLN: 沿未知路径,以低密度点的方式扫描。


Ø 产品规格及参数
名          称 CNC3020


金属台面尺寸(MM) 450×320
方形玻璃台面尺寸:(MM) 330×250
X坐标行程:(MM) 300
Y坐标行程:(MM) 200
仪器外形尺寸(长)Х(宽)Х(高) MM: 600×750×950
仪器重量(KG): 210
Z坐标升降行程:(MM):175(调焦)   工作距离(MM):90
X/Y/Z数显分辨率:0.0005MM (0.5UM)       X、Y坐标示值误差:≤(3+L/75)UM (L为被测长度,单位:MM)



摄影机:彩色1/3″CCD摄影机(日本索尼芯片 700线高分辨率工业摄像机)
变焦物镜倍率:0.7~4.5X(定格变倍,无需每次校准)
视频总倍率:30X~230X
物方视场:7~1.1MM(物方视场为对角线的长度)
传动型式:X、Y、Z轴均采用马达驱动滚珠丝杆传动
X、Y轴马达速度:最高500MM/SEC
控制系统:全自动环控控制系统,3轴DC伺服死循环控制系统
照  明 程控可调LED表面光和底光(使用全安全电压压)
伺服电机 日本原装进口
电  源 180V(AC)~260V(AC) 50HZ
测量软件 VMS测量软件,可测线、角、圆,随圆、圆心距、角度、高度、平面距、空间距、平整度、球,自动逆向扫描等,自动输出WORD/EXEL/CAD!



Ø 仪器运行环境  (参考)
一、温度与湿度:
温度:20-25℃,最佳:22℃
相对湿度:50%-60%,最佳:55%
机房最大温度变化率:10℃/小时
北部地区气候干燥,建议使用加湿器
南方地区气候潮湿,建议使用去湿器
二、机房散热量计算:
     保持机房内计算机系统操作于最佳温度、湿度空间,必须计算计算机房内总散热量,其中包括机房内机器散热量总和(灯光普通照明灯可忽略不计)
·人员散热量:每人平均600BTY/小时
· 未来扩充的设备(略)
· 机房空间散热量:50BTY/平方英尺
三、空气含尘量:
   机房应保持清洁,空气中大于0.5MLXPOV的杂质在每立方英尺不多于45000个,若空气灰尘过多,很容易造成资源读写错误及磁盘机中磁盘或读写磁头毁损。
四、机房颤动度:
    机房内颤动度不得高于0.5T,机房内产生震动的机器避免放置在一起,因颤动将使机器内机械部分、接头、主机面板接触部分产生松动,而造成机器不正常。
五、电源:
     AC220V/AC110V

测量功能

1、多点测量点、线、圆、孤、椭圆、矩形,提高测量精度;
2、组合测量、中心点构造、交点构造,线构造、圆构造、角度构造;
3、坐标平移和坐标摆正,提高测量效率;
4、巨集指令,同一种工件批量测量更加方便快捷,提高测量效率;
5、测量数据直接输入到AutoCAD中,成为完整的工程图;
6、测量数据可输入到Excel或Word中,进行统计分析,可割出简单的Xbar-S管制图,求出Ca,等各种参数;
7、多种语言界面切换;
8、记录用户程序、编辑指令、教导执行;
9、大地图导航功能、刀模具专用立体旋转灯、3 D扫描系统、快速自动对焦、自动变倍镜头;
10、可选购接触式探针测量,用于接触式测量不规则的产品,如椭圆、弧度 、平面度等尺寸;
11、此外,影像测量仪还可以检测圆形物体的圆度、直线度、以及弧度;
12、在影像仪下绘制的图像,可以直接保存为dxf文件,该文件可以在autocad软件中直接打开!或者是导入到三维软件中 ;
13、影像测量仪若是在加了探针的情况下,还可以直接用探针打点然后导入到逆向工程软件做进一步处理!软件可以自由实现探针/影像 相互转换;
14、平面度检测(可通过激光测头来检测产品平面度,推荐使用“七海光电”平面度检测激光测头);
15、所有测量结果均可输出至通用的办公软件,如EXCEL,WORD等格式,方便用户保存,编制质量检查报告,或作进一步的处理 2011版影像测量仪不仅具备上述功能,而且还新增如下实用功能:
(1)、针对齿轮的专业测量功能
(2)、针对全国各大计量院所用试验筛的专项测量功能
(3)、图纸与实测数据的比对功能
