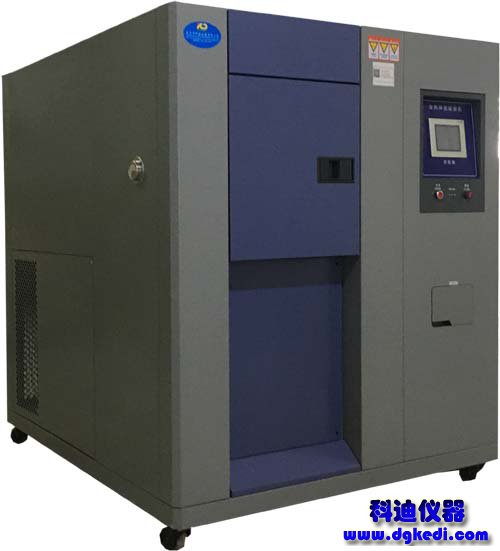

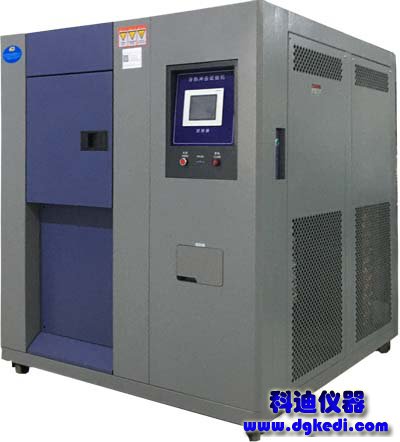

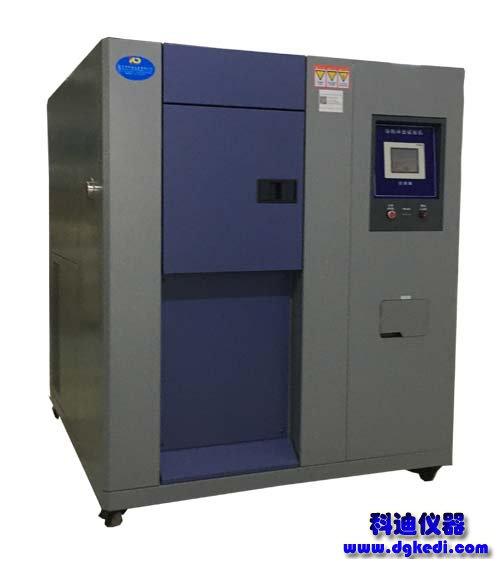

| 产品名称： | 三箱式冷热冲击试验机 |
| 产品型号： | KD-50B-3E |
| 产品类型： | 冷热冲击试验机 |
| 产品简介： | 广泛应用于航空、航天、军工、舰船、电工、电子等产品医及零部件的高低温冲击试验 |
三箱式冷热冲击试验机概述
冷热冲击试验机是根据用户要求设计制造，适用于航空、航天、军工、舰船、电工、电子等产品医疗器械等整机及零部件的高低温冲击试验。供用户对整机（或部件）、电器、仪器、材料、涂层、镀层等作相应的气候突变试验，以便对试品或试品试验行为作出评价。
该高低温冲击试验箱保证完整、外观完好、备件齐全，能长期稳定运行，参照以下标准制造：GB2423.1-89；GB2423.2-89；GB2423.4-89；GB/T2423.3-93；GB/T2423-93等
系统制造符合MIL STD，GB，JIS，JEDEC，IEC等测试规范；
三箱式冷热冲击试验机技术参数：
1、存储区温度范围：
A、高温区部分：+80℃ ～ +170℃；
B、低温区部分：-30℃ ～ -70℃；
2、测试区温度冲击范围：
-55℃ ～ +150℃
高温冲击温度范围：+60℃ ～ +150℃
低温冲击温度范围：-10℃ ～ -55℃
3、控制精度：±2℃；
4、解析精度：0.01℃；
5、高温存储区升温时间：常温～150℃，小于30分钟；
6、低温存储区降温时间：常温～-70℃，小于45分钟；
7、测试区温度恢复时间：5分钟；
8、测试架承重：10Kg以上
9、系统噪声:78dB以下。
KD-50B-3E三箱式冷热冲击试验机规格：
A、箱体结构：分为高温区、低温区、测试区；
B、内箱规格：350×400×350（W×H×D）mm，
C、容积：50L；
D、外部尺寸（约）：1350×1750×1450（W×H×D）mm，具体以实际为准
E、内箱材质：SUS#304耐热耐寒不锈钢，一级光面板；
E、保温材质：高密度玻璃棉及高强度PU发泡绝缘材料；
F、防汗机构：以系统K型管之热能作防汗处理；
G、附属设备：耐寒耐热之高张性迫紧（packing），耐高温400℃，低温-200℃；
H、高低温自动转换设备一套；
I、测试架的高度可以调整，并能承受10Kg以上的重量；
冷热冲击试验机工作原理
A、低温储存室：
箱内温度状态由风道中的加热器、蒸发器以及风机的工作状态决定。经过膨胀阀节流流出的制冷剂进入工作室内蒸发器后，吸收工作室内热量并气化，使工作室温度降低；气化后的工质被压缩机吸入并压缩成高温、高压气体进入冷凝器中被冷凝成液体，再经过滤器，最后通过膨胀阀节流后，重新又进入工作室内蒸发器中吸热并气化然后再被压缩机吸入压缩。如此往复循环工作，使工作室温度降到设置的温度要求
B、高温储存室：
中央控制器从感温元件检测实时信号，与设定温度信号进行比较，得到比较信号，由仪表PID逻辑电路输出信号控制固态继电器的导通或关断的时间比例调节加热器输出功率大小，从而达到自动控温的目的。
C、冲击温度测试室：
由仪表自动控制高低温气阀，在低温或高温储存室之间切换，分别与高温箱或低温箱形成闭路空气循环系统，迅速达到试验的目标温度。
试验箱内温度状态由风道中的加热器、蒸发器及风机的工作状态决定。试验箱工作室内采用强制轴流“散性”式循环风工作，可以大大提高设备运行的波动度、均匀度等参数。
冷热冲击试验机结构
冷热冲击试验机由以下几部分构成：高溫储存室/低溫储存室/产品试验室/控制系统/制冷系统/加热系统/风道系统
1、试验箱箱体：
A、本冲击箱采用上下箱体结构，上部爲试验箱体，下部左边爲高温蓄温箱，下部右边爲低温蓄温箱，电器控制柜置于试验箱的右侧面，便于操作。
B、试验箱内箱均采用SUS304#不锈钢板制造，外箱施于环氧树脂涂装，以增加外观质感及洁净度。
C、高温箱保温材料采用超细玻璃纤维，低温箱保温材料采用聚氨酯发泡、石棉板及超细玻璃纤维，保温效果良好，试验箱外表面不结霜，不凝露。
D、低温箱底部有冷凝水排水口
2、控制系统：
主要由操作面板、中央控制器、各种按键开关、状态指示灯、执行电器等组成。
3、冷冻系统及加热系统：
A、采用原装进口法国泰康压缩机；
B、配备自动及手动除霜回路；
C、斜率式FIN-TUBE蒸发器；
D、原装进口电磁阀、干燥过滤器等冷冻元件；
E、内螺旋式K-TYPE冷媒铜管；
F、U-TYPE高速电热管；
G、采用风冷式冷凝器；
H、采用环保冷媒404A、和R23；
I、其他附件修理阀、电子自动转换膨胀阀及电磁开关。
J、加热系统位于风道系统内，由多组镍铬合金螺纹电加热器和聚四氟乙烯航空镀银护导线构成。
4、循环系统及排水系统：
A、采用进口多翼离心循环风扇，进口马达；
B、FLOW THROW送风方式，水平扩散垂直热交换弧形循环；
C、排水系统采用回涡形排水及U TYPE沉积装置；
D、多片翼式扇叶温场效应分布均匀 ；
E、STAIN LESS 加长轴心风量适当。
冷热冲击试验机材料及部件
1、工作室内箱及空调室送排风孔板均采用国际通用SUS304#不锈钢板制造，工作室外箱施于环氧树脂涂装，以增加外观质感及洁净度。
2、中央控制器采用7寸彩色液晶触摸屏可编程温度控制器。
3、数位式超温保护装置。
4、执行电器见附表配置清单
5、感温元件：加长屏蔽型PT100铂金电阻。
6、采用镍铬合金螺纹电加热器。
7、制冷机采用全封闭压缩机（法国泰康）
8、制冷配件采用(见附表配置清单)
9、密封材料采用能长期耐高低温之环保型硅橡胶条密封。
10、保温材料采用硬质聚胺脂发泡加玻璃纤维。
科迪仪器冷热冲击试验机优势和特点：
采用先进可靠的控制系统：
1、先进节能控制设计（参见后述“经济高效的运行机理”）；
2、选用国际知名品牌电器，提高设备的含金量，以保证执行元器件的高可靠性。
功能强大的控制计算机：
冲击温度程控器:采用彩色液晶显示触控式控制器,中、英文表示,高对比附可调背光功能之大型LCD液晶显示控制器。
A、控制器规格:
精度:±0.1℃＋1digit.
分辨率:±0.1.
具有上下限待机及警报功能.
温度入力信号: T型感温线.
P.I.D控制参数设定,P.I.D自动演算.
B、画面显示功能:
采用图控软件画面对谈式, 无须按键输入,荧幕直接触摸选项：包括程序设定、曲线显示、历史资料、手动运转、自动运转、辅助设定等.
可显示目前执行状态、温度设定值、时间设定值、剩余时间、剩余循环次数
具单独程序编辑画面,可输入温度,时间及循环次数.
温度程序具实时显示程序曲线执行功能.
显示故障状态及说明故障排除方法.
荧幕可作背光调整,荧幕显示保护功能可作定时,关闭设定.
中、英文可相互切换.
C、程序容量及控制功能:
可使用的程序组:100，每组50段程式，容量共计500段。
可重复执行命令:可达99次。
SEGMENTS时间设定0～99Hour59Min。
程序之制作采对谈式设定功能。
8组程序相互连接功能.
具有断电程序记忆,复电后自动启动并接续执行程序功能。
高低温冲击时自动补偿温度功能.
程序执行时可实时显示图形曲线。
除霜时间、次数及除霜温度设定及执行功能.
具有预约启动及关机功能.
具有日期,时间调整功能.
高质量的制冷配置：
环境试验设备要获得较低的试验温度，当前较爲成熟的方式是复叠式制冷。这种方式的原理都大同小异，关键取决于制冷系统的配置。
1、制冷压缩机：
制冷系统的核心是制冷压缩机，选用法国“泰康”工业制冷压缩机。
2、进口油分离器及冷冻油
制冷压缩机是否有足够的合理的高质量冷冻机油，将直接影响其寿命，冷冻油若进入制冷系统中，特别是进入各换热器中将大大降低其性能。爲此，系统中需设置油分离器，根据我单位一直以来使用进口油分离器的情况，德国“ESK”和美国“ALCO”油分离器性能最好，日本“太阳”牌冷冻机油性能、粘度最稳定。
3、高效冷凝蒸发器
采用目前世界上先进的瑞典生産的钎焊板式换热器，这种换热器由若干片压制成人字型波纹的耐腐蚀不锈钢薄片组成，相邻的一对不锈钢片波纹方向相反，波纹背线彼此相交构成大量的接触焊点，由于复杂的接触交差网络通道使两侧流体形成紊流，加大提高了换热强度，同时强烈的紊流和光滑的不锈钢表面使钎焊板式热交换的流道内表面不易结垢，采用此换热器后不但系统阻力也降低，而且克服了以往国产大型低温试验箱此部件的尺寸大、换热差、效率低等缺点。
4、高效翅片式蒸发器
翅片式蒸发器比一般蒸发器换热效率高30%，具有美观、小巧、降温快等优点。
5、制冷辅助配件
本设备制冷系统中其他辅助件，如电磁阀、过滤器等我单位均采用进口名牌配件，以进一步提高设备的可靠性。
工艺特点：
1、本设备制冷系统中爲了降低设备运行过程中噪音，我司在设计中独家采用 进口消声器，有利于改善使用者的工作环境。
2、低温联接管路采用优质无氧铜管、充氮焊接、高保压防泄漏工艺以确保焊接质量；管路的长度、倾斜度、坡度及走向都经过严格的计算，以达到最佳的制冷效果；螺纹连接采用美国“乐泰”厌氧胶密封，基本杜绝国产低温试验设备氟利昂泄漏现象等。
3、高效经济的运行机理（当该冲击箱只作高低温试验时）
由于采用轴流散性风循环系统，工作温度在40℃及其以上的升温段和恒温段均可不开啓制冷系统，从而可节约部份运行费用（一般厂家生産的大型高低温试验设备常常采用离心式风循环系统。由于离心风机在运转过程中，自身做功，産生热效应；加上离心风机産生的风压较大，空气磨擦也会産生热效应，据初步统计，仅此两项热效应就会使工作室温升高达63℃，所以当须做63℃及以下温度点的恒温试验时就必须开啓制冷系统才能使工作室内温度得以恒定，在40℃～63℃之间设备运行相当不经济）。
4、完善的安全保护装置
控制系统检测到下列保护装置（部分）动作时，会自动断电切断整机工作，并进行声光报警提示。
A、系统控制回路保险丝；
B、系统过电流保护装置；
C、附有无熔丝保护开关；
D、超温保护装置；
E、冷冻压缩机超载保护装置；
F、压缩机高低压保护开关；
G、欠相保护开关；
H、故障指示灯；
I、紧急停止开关；
J、控制器设定错误显示及警示。
冷热冲击试验机使用条件
1、环境温度：5℃－35℃
2、相对湿度：≤85%R.H
3、大气压：86～106K
4、周围无强烈振动，无强烈电磁场影响，无高浓度粉尘及易燃、易爆、可挥发性、无腐蚀性的物质，无阳光直射或其他热源直接辐射（相当重要）。
5、试验箱应水平放置于通风良好的试验室内，周围应留有至少1.5米的空间作操作及维护之用。
6、试验箱附近应有适合排放试验箱溢流水的水沟。
