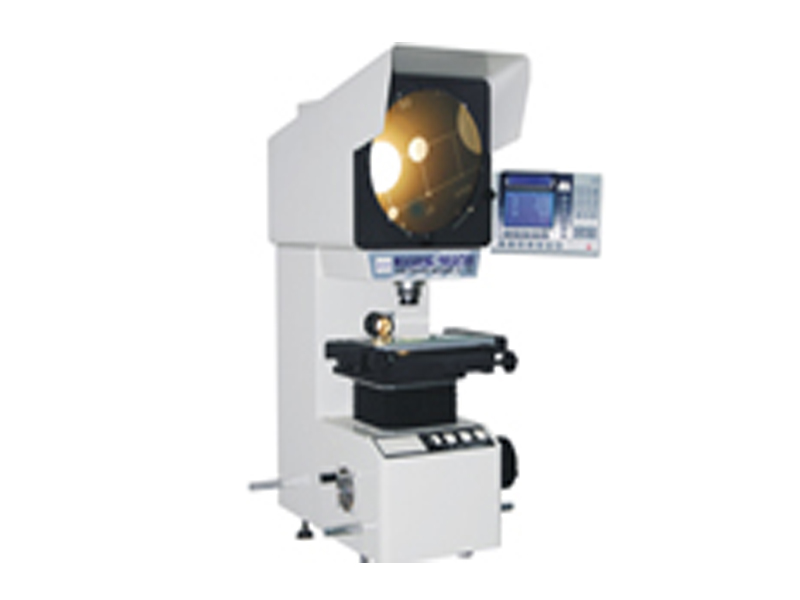

KD-3020立式投影仪

产品名称:KD-3020立式投影仪

产品型号:KD-3020

产品类别:精密投影仪

KD-3020立式投影仪

产品简介:KD-3020立式投影仪是光、机、电一体化的精密高效测量仪器。影 像与工件可同向也可反向,正立直观。它广泛用于机械、仪表、电子、轻工等行业;院校、研究所以及计量检定部门。本仪器能高效率地检测各种形状复杂工件的轮 廓尺寸和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。

KD-3020立式投影仪用途

数字式测量投影仪是光、机、电一体化的精密高效测量仪器。影像与工件可同向也可反向,正立直观。它广泛用于机械、仪表、电子、轻工等行业;院校、研 究所以及计量检定部门。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。



KD-3020立式投影仪特点

仪器光学系统品质优良,物镜成像清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%;坐标测量示值误差可达 (3+L/200)μm,L为被测长度(单位:mm);仪器配有专用微型打印机和脚踏开关,数据输出和采样十分方便。此投影仪Z轴升降采用导轨的传送方 法,提高了其机身的稳定性及耐久性,投影仪成像清晰、放大倍率准确。

KD-3020立式投影仪規格參數

金属台面尺寸:(MM) 450×280
玻璃台面尺寸:(MM) 306×196
X坐标行程:(MM) 200
Y坐标行程:(MM) 100
Z坐标行程:(MM) 90调焦
仪器测量精密度:3+L/200
X、Y坐标数显分辨率:0.001MM

KD-3020立式投影仪各部分用料及参数

A、投影屏
1、投影屏尺寸(MM)Φ312,使用范围大于Φ300,采用日本光刻技术,刻有米字线。
2、投影屏旋转范围:0-360º
3、旋转角度数显分辨率:1′或0.01º,采用日本旋转编码器。

B、物镜
1、放大倍数:         10X(必备)   20X(选)   50X(选)    100X(选)
2、物方线视场(MM):   Φ30            Φ15      Φ6         Φ3
3、物方工作距(MM):    77.777   .   44.3      38.4        25.3

C、数据处理系统:DC-3000多功能数显表,采用日本材料,全中文显示,可做多点采样、坐标旋转、点、线、圆、距离、角度测量。
D、仪器照明:透射与反射照明采用德国欧司朗进口光源24V,150W卤素灯。
E、冷却方式:强制风冷(3只进口滚珠轴流风机)
F、仪器电源:110V/220V(AC)50/60HZ,总功率400W
G、仪器尺寸:长*宽*高(MM):770*810*1120
H、 X、Y工作台采用球墨铸铁铸造、精密加工而成,采用特殊定型稳定化处理,大大提高测量精度与稳定性。
I、 传动方式:采用日本无牙光杆传动。
