影像测量,二次元,全自动影像测量仪的概念

影像测量,二次元,全自动影像测量仪的概念




  阐述影像测量,影像仪,二次元,全自动影像测量仪的概念和相互关系

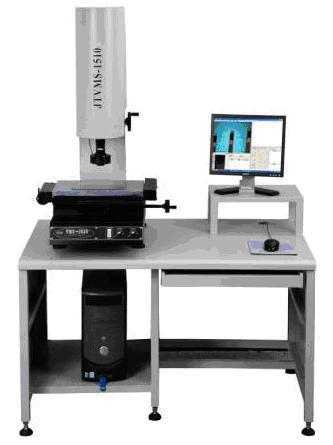

  影像仪、二次元、影像测量仪、全自动影像测量仪这四者间究竟有什么区别?其实影像测量仪,二次元,测量仪等只是叫法不同而已。 他们的学名统称:影像测量仪。

  利用光学成像,把物件外型数据导入电脑,然后通过软件测量物件。影像测量仪主要是应用在平面测量,即二次元测量,因而又叫二次元测量仪,简称二次元。 影像仪自然就是影像测量仪的简称了。

  手动影像测量仪本身技术含量低,属于将在市场上被逐步淘汰的测量产品,在技术创新和产业更新换代上都没有任何优势可言。取而代之的是全自动影像测量仪,全自动影像测量仪是技术的高级阶段,具有高度智能化与自动化特点。

  全自动影像测量仪是在数字化仪的基础加上了基于机器视觉的自动边缘提取、自动理匹去毛刺、自动测量合成,从而具有了自动测量、CNC走位、自动学习、批量 测量等十分优异的功能。同时,基于机器视觉的自动对焦,可以满足于清晰造影下的辅助测高需要,亦可加入触点测头完成坐标测高。

  全自动影像测量仪,是基于机器视觉的自动边缘提取、自动理匹、自动对焦、测量合成、影像合成等人工智能技术,具有点哪走哪自动测量、CNC走位自动测量、 自动学习批量测量,影像地图目标指引,全视场鹰眼放大等优异的功能。同时,基于机器视觉与微米精确控制下的自动对焦过程,可以满足清晰造影下辅助测高需要 (亦可加入触点测头完成坐标测高)。支持空间坐标旋转的优异软件性能,可在工件随意放置的情况下进行批量测量,亦可使用夹具进行大批量扫描测量与SPC结 果分类。







  全自动影像测量仪,是在数字化影像测量仪(又名CNC影像仪)基础上发展起来的人工智能型现代光学非接触测量仪器。其承续了数字化仪器优异的运动精度与运 动操控性能,融合机器视觉软件的设计灵性,属于当今最前沿的光学尺寸检测设备。全自动影像测量仪能够便捷而快速进行三维坐标测量与SPC结果分类,满足现 代制造业对尺寸检测日益突出的要求:更高速、更便捷、更精准的测量需要,解决制造业发展中又一个瓶颈技术。

  全自动影像测量仪是影像测量技术的高级阶段,具有高度智能化与自动化特点。其优异的软硬件性能让坐标尺寸测量变得便捷而惬意,拥有基于机器视觉与过程控制 的自动学习功能,依托数字化仪器高速而精准的微米级走位,可将测量过程的路径,对焦、选点、功能切换、人工修正、灯光匹配等操作过程自学并记忆。全自动影 像测量仪可以轻松学会操作员的所有实操过程,结合其自动对焦和区域搜寻、目标锁定、边缘提取、理匹选点的模糊运算实现人工智能,可自动修正由工件差异和走 位差别导致的偏移实现精确选点,具有高精度重复性。从而使操作人员从疲劳的精确目视对位,频繁选点、重复走位、功能切换等单调操作和日益繁重的待测任务中 解脱出来,成百倍地提高工件批测效率,满足工业抽检与大批量检测需要。

  最新推出的全自动影像测量仪具有人工测量、CNC扫描测量、自动学习测量三种方式,并可将三种方式的模块叠加进行复合测量。可扫描生成鸟瞰影像地图,实现 点哪走哪的全屏目标牵引,测量结果生成图形与影像地图图影同步,可点击图形自动回位、全屏鹰眼放大。可对任意被测尺寸通过标件实测修正造影成像误差,并对 其进行标定,从而提高关键数据的批测精度。全自动影像测量仪有着友好的人机界面,支持多重选择和学习修正,其优异的高速测量可达1500mm/min, 重合精度:±2μm、 线性精度:±(3+L/150) μm。

  全自动影像测量仪优秀性能使其在各种精密电子、晶圆科技、刀具、塑胶、精密零件、弹簧、冲压件、接插件、模具、军工、二维抄数、绘图、工程开发、五金塑 胶、PCB板、导电橡胶、粉末冶金、螺丝、钟表零件、手机、医药工业、光纤器件、汽车工程、航天航空、高等院校、科研院所等领域具有广泛运用空间。
